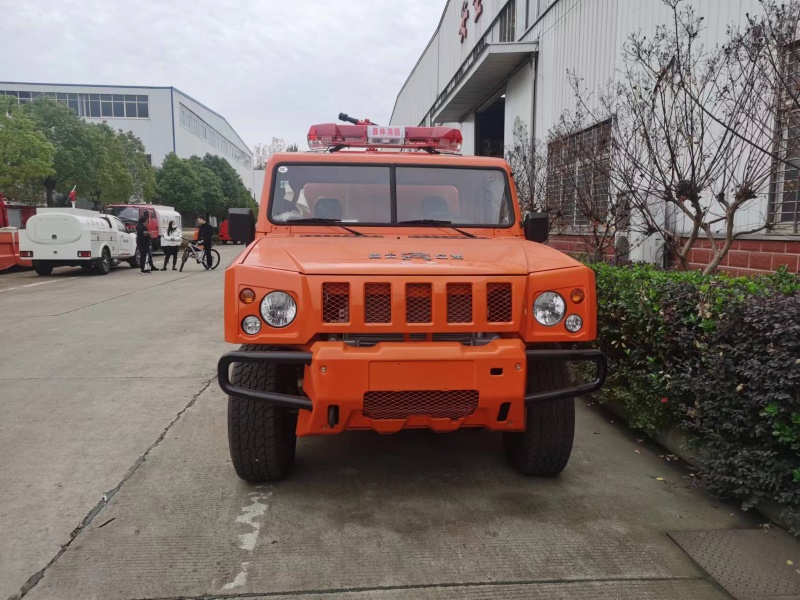

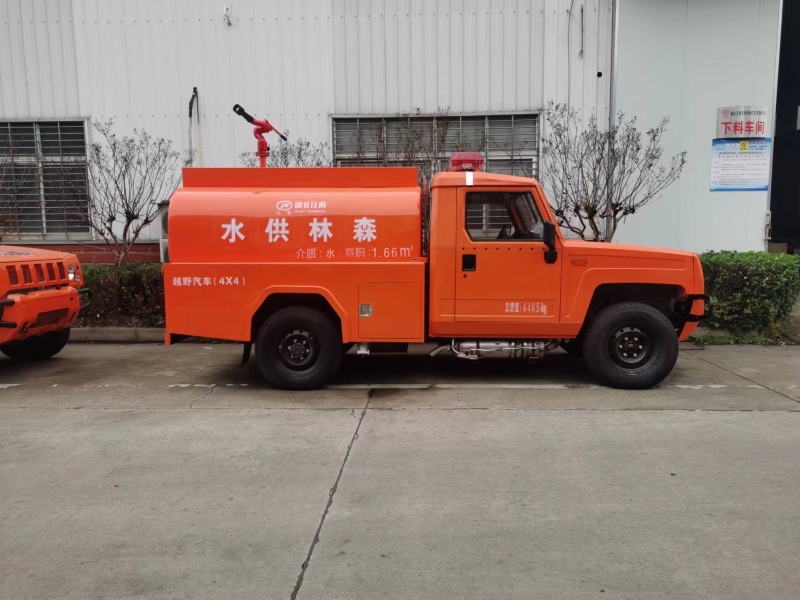

北汽勇士四驅單排供水車 越野吉普林區消防車詳細配置參數：

詳細描述

1. 整車

2. 外廓尺寸：5000 mm×1870 mm×2080 mm

3. 乘員人數： 2

4. 水罐：容積1590 L

5. 水泵：流量30L/7MPa

6. 水炮：流量30L/S@0.7MPa，射程不小于45m。

7. 底盤

8. 型號：BAW2043HHS42D

9. 驅動型式：4×4

10. 軸距：3035mm

11. 發動機：

    型號為YCY24140-60A，直列四缸、水冷、高壓共軌、增壓中冷柴油發動機

• 額定輸出功率為：103KW

• 排放標準：國Ⅵ

1. 變速箱：機械式手動變速箱，5個前進檔

2. 分動箱:四驅機械手動,全驅/后驅兩擋轉換

3. 轉向系統：左置，液壓助力轉向，方向盤高度和角度可調

4. 制動系統

• 行車制動：真空助力制動

• 駐車制動：中央鼓式制動

• 輔助制動：發動機排氣制動

1. 最高車速：120km/h

2. 取力器：底盤自帶取力器，電磁閥控制，飛濺潤滑。

3. 駕乘室

4. 結構：整體鋼骨架焊接平頭駕駛室，固定型。

5. 布局：單排雙門，乘員人數為2。

6. 設備：除原車設備外，還裝有取力器開關、側標志燈開關、手油門等。

7. 上裝

8. 罐體

9. 容積：1920L（水）。

10. 結構：

• 方圓焊接結構，內設分倉隔板。

• 人孔及人孔蓋1套，直徑φ500 mm。

• 注水管位于罐體右邊，通徑為DN65。

• 排污管1個，位于罐體底部，通徑為DN40。

1. 材質：采用優質碳鋼材料焊接而成，筒體厚度為3mm，封頭厚度為4mm。內壁全部做防腐處理，經久耐用。

2. 設備：

• 人孔蓋：帶快速鎖緊及開啟裝置，開啟快捷、安全。



• 排污閥：手動控制

1. 器材箱

2. 結構：

• 箱體為方圓焊接結構,與前端水罐為整體滾壓成型。

• 根據器材固定需要，配置鋁合金型材固定架或隔板。

1. 材質：為優質碳鋼材料。

2. 倉門：后雙開門,。



3. 爬梯：罐體左前側配備可供消防人員上下的爬梯。

4. 泵及水路系統

5. 灑水泵:

     型號:76QSB-45/60自吸離心式

   流量:45(m3/h)

   揚程:60

   功率:11kw

6. 灑水槍(選裝)

• 安裝位置：器材箱頂部

• 流量及壓力：30L/S@0.6MPa

• 射程：不小于45m

• 旋轉角度：360°

• 俯仰角；-15°～60°

1. 管路

• 罐吸水管路：DN50，帶手動閥。

• 外吸水管路：DN50，側置向外。

• 水槍出水管路： DN65，帶止回閥，頂置向上。

• 水帶出水管路： 2×DN65，帶手動球閥，側置。

• 泵往罐注水管路：DN50，帶手動球閥，側置向外。

• 消防栓注水管路：DN65，帶管牙捫蓋，罐體右側。

• 放余水管路：位于泵、罐體及管路的最低處，以防泵、罐及管路等在低溫狀態下凍裂。

1. 路面作業功能:安裝前沖后灑路面作業裝置。

2. 電氣系統

3. 車輛兩側裝有1個符合國家標準的側標志燈。

4. 尾部裝有符合國家標準的示廓燈、組合尾燈和牌照燈。

5. 器材配備及布置

6. 配備原則

• 客戶有特殊需求時，根據客戶的需求配備

• 客戶沒有特殊需求時，按照公司的企業標準配備

1. 隨車基本配備清單

1. 整車涂裝

• 供水車的外表噴涂軍綠色；

1. 隨車文件資料

   底盤使用說明書（1份）

   底盤維修手冊（1份）

   底盤質量保修卡（1份）

   底盤合格證（1份）

   隨車維修工具清單（1份）

   灑泵使用維修說明書（1份）

   綠化噴灑車使用說明書

   灑水車交貨清單

   灑水車合格證

   灑水車交接清單
